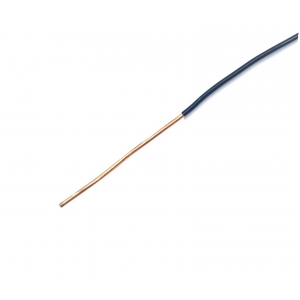

ПуВ-Т 1x4 Ч

Описание:

Провод установочный, в тропическом исполнении ПуВ-Т 1x4 Ч необходим для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, внутренних установок, в том числе в жилых и общественных зданиях на номинальное переменное напряжение до 450 В (для сетей 450/750 В) номинальной частотой до 400 Гц или постоянное напряжение до 1000 В. Вышеуказанный провод (соединительный) для электроустановок содержит 1 жилу сечением 4 мм² . Жилы изготовлены из высококачественного материала – медь, класс гибкости жилы - 1, 2 по ГОСТ 22483 - 2012, что обеспечивает обеспечить стабильную производительность подключенного оборудования.

Значимой спецификой наименования кабеля (провода) являются следующие параметры: изоляция жил - поливинилхлоридный пластикат, оболочка - отсутствует. Стоит сказать еще, что требуемая строительная длинна не менее 100 м и срок службы не менее 15 лет указаны изготовителем. Упомянутый кабель должен применяться в условиях Т, категория размещения 2, в допустимых температурных диапазонах от -50 °С до +65 °С.

Способ прокладки изделия ПуВ-Т 1x4 Ч: для прокладки в стальных трубах, коробках, на лотках для монтажа электрических цепей, для прокладки под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях, для монтажа электрических цепей, что обеспечивает создать условия по тех. условиям.

В зависимости от поставленной длины ПуВ-Т 1x4 Ч изготавливается упаковка в наиболее целесообразную тару для скорой перевозки ж/д или автомобильным транспортом. При перемещении, выборе кабельной тары и хранении нужно учитывать, что провод (соединительный) для электроустановок ПуВ-Т 1x4 Ч имеет расчётную массу - 48.08 кг/км, максимальный наружный диаметр - 3.99 мм и минимальный радиус изгиба - 19,95 мм.

Вы можете купить провод (соединительный) для электроустановок ПуВ-Т 1x4 Ч по ценам производителя.

Технические характеристики:
